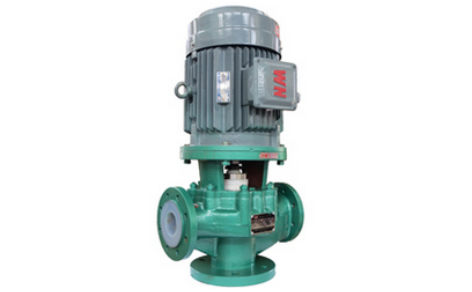

GF 彈道泵

GF 氟酚醛塑料彈道泵

公布時段：2016-12-23 16:17 查看度數：4369

產品用處

GF多個係列氟酚醛塑料彈道泵是本公司聯係市場需求，參考全球範圍規範標準及國度與此相關規範標準設計製造，過流構件為氟酚醛塑料，自行研發專利權墊腳生產工藝，耐破壞性適用範圍廣，極限抗拉強度高，持久耐用。本產品大範圍可用於：酸洗生產工藝、油漆生產工藝、轉危為安非金屬冶金正當中有關電解液輸氣、離子化膜燒堿具體項目正當中氯水、廢氣采用相應辦法解決和加酸等生產流程；可以使用熱度為：-20℃—150℃。

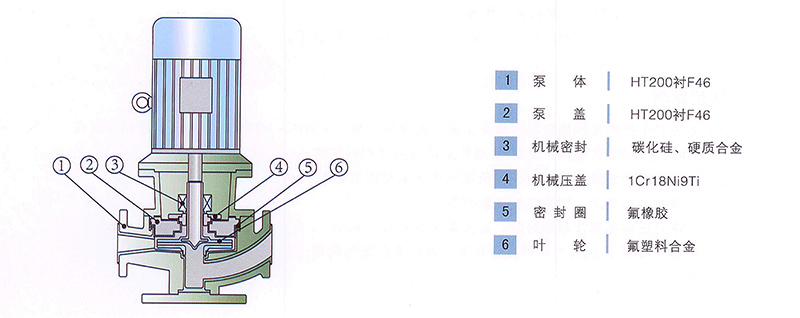

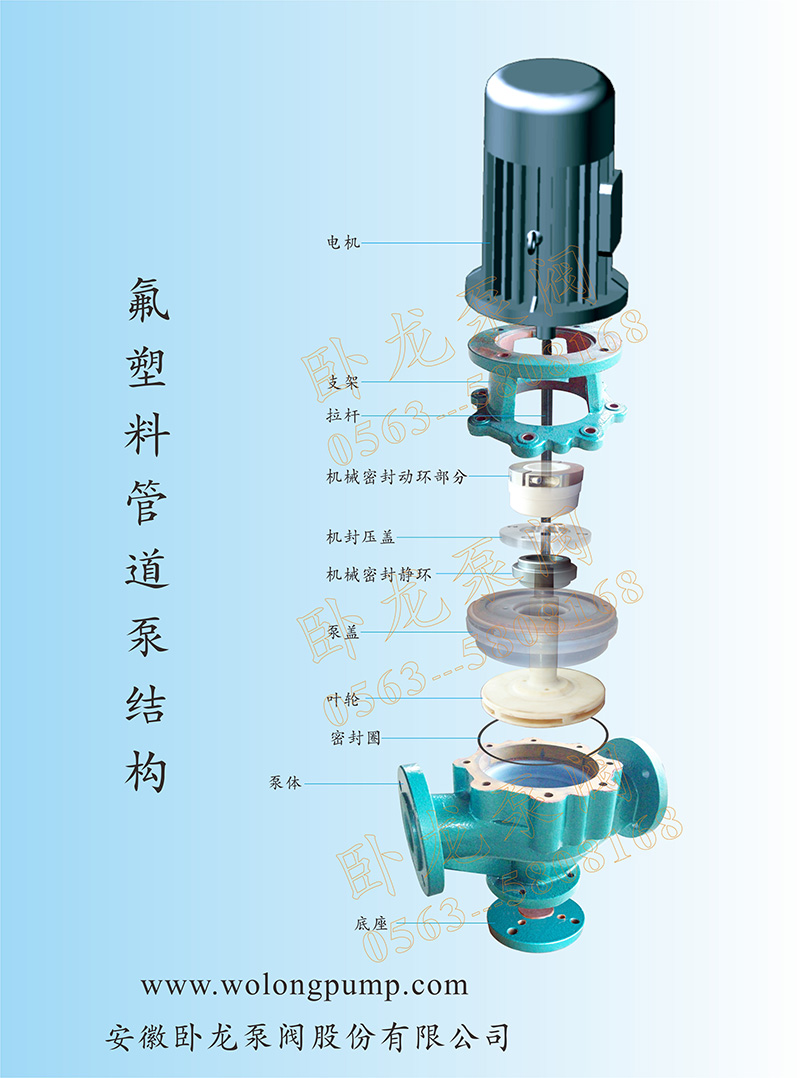

整體結構與材料

設計主要特點

1、GF多個係列氟酚醛塑料彈道泵為分立式整體結構，出入口標準雷同，且坐落在相同中心線上；

2、葉輪直來直去與發電機軸包括，效率更高、減少能耗、低噪聲，能切實有效的平均泵運行形成的通往和軸向載荷；

3、軸封使用較為先進的外裝式漣波管機械密封靜環錄取液化鋁金屬陶瓷，動環使用四氟填寫材料（依據使用者較為額外工況專配其餘材料），耐磨耐腐，密封性好，切實有效的增強了機械密封的采用壽數；

4、整體結構更為簡便，易進行維護，進行占領表麵積小，在收拾進行替換葉輪、密封等易損件時，不用拆除彈道。

型號及形式參數

*革命：n=2900r/min 設計壓強：1.6MPa “”為規範標準形式參數**
序號	型號	客流量 m³/h	揚程 M	工作效率 %	汽蝕容量 m	進行門首×說道 mm	發電機權力 Km	整機質量 Kg
1	40GF-20	8	20	31	2.5	40×40	1.5	50
		*6.3	20	30
		10	18	32
2	40GF-32	8	32	31	3.5	40×40	3	82
		*6.3	32	30
		10	30	32
3	50GF-20	7	22	40	3.5	50×50	2.2	84
		*12.5	20	45
		15	30	45
4	50GF-32	7	33	33	3.5	50×50	4	88
		*12.5	32	45
		15	30	45
5	50GF-50	7	51	28	3.5	50×50	7.5	135
		*12.5	50	40
		15	49	48
6	50GF-80	7	80	20	5	50×50	11	180
		*12.5	80	30
		15	77	38
7	65GF-20	15	22	47	3.5	65×65	3	83
		*25	20	52
		35	16	57
8	65GF-32	15	52	30	3.5	65×65	5.5	118
		*25	32	47
		35	30	57
9	65GF-50	15	52	30	3.5	65×65	11	178
		*25	50	45
		35	46	42
10	65GF-80	15	82	30	3.5	65×65	18.5
		*25	80	42
		35	72	44
11	80GF-20	35	22	42	4	80×80	5.5	126
		*50	20	55
		60	18	60
12	80GF-32	35	33	45	4	80×80	11	180
		*50	32	50
		60	27	39
13	80GF-50	35	52	43	4	80×80	18.5	220
		*50	50	55
		60	45	43
14	100GF-20	65	22	57	4.5	100×100	11	192
		*100	20	60
		120	17	63
15	100GF-32	65	35	57	5	100×100	18.5	240
		*100	32	62
		110	26	65
16	100GF-50	65	51	54	5	100×100	30	340
		*100	50	60
		120	43	48
注：1.盡可能錄取與本表雷同或好像的形式參數，要不是在此表適用範圍裏麵，本廠可借助技術進行改造達成。
2.采用工況點客流量過鍾頭，說道進行接待進行逆流管，混凝土可提供谘詢公司技術單位。
